国产乱沈阳女人高潮乱叫老-国产精品自在线拍国产-精品久久久久久国产潘金莲-18禁黄久久久aaa片广濑美月-真人一进一出120秒试看

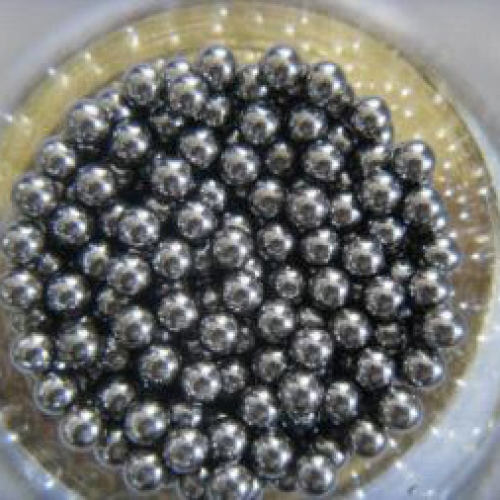

下午好，今天給大家?guī)淼檬禽S承實(shí)心鋼球工藝分析。希望對大家有所幫助。

① 淬火加熱前的預(yù)熱：目標(biāo)主若是，縮小淬火加熱時(shí)光、減少變形開裂、同時(shí)也可減少過熱和脫碳的偏向，本工藝選用鹽浴爐中預(yù)熱，溫度是600℃控制，預(yù)熱8—10分鐘，若選用箱式電爐預(yù)熱，溫度在530—550℃控制時(shí)光更長些。

② 加熱時(shí)光的肯定：各廠對加熱時(shí)光的肯定并不完全相同，通常始末預(yù)熱的加熱時(shí)光為10—15s／mm，箱式電爐為35—50s／mm。不經(jīng)預(yù)熱鹽爐為30—35s／mm，箱式電爐為90—100s／mm。本例中GCr15軸承滾珠經(jīng)預(yù)熱后在鹽爐淬火加熱時(shí)光研究裝爐量取8分鐘。

③ 淬火冷卻：由于GCr15軸承滾珠含有合金元素較多，阻擋了成分的平均化，也為了預(yù)防GCr15軸承鋼變形而且還要有肯定的韌性和抗疲勞強(qiáng)度，所以用油冷。
